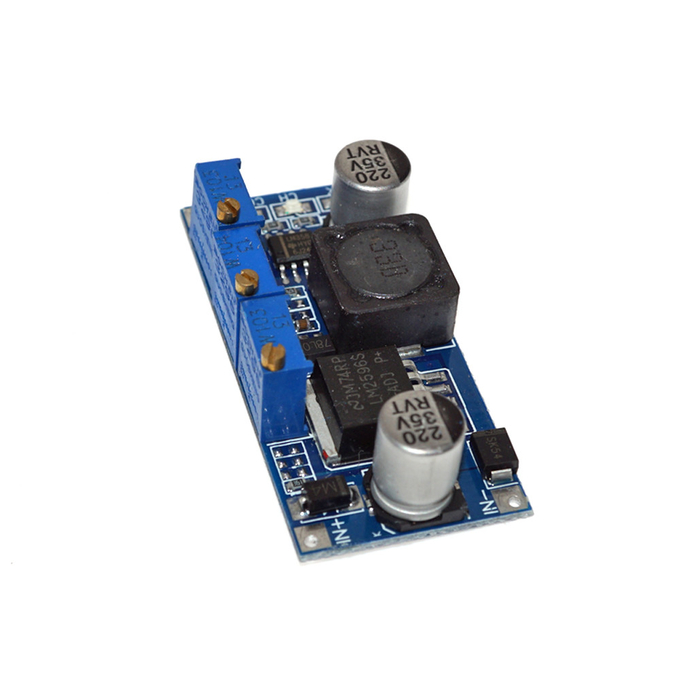

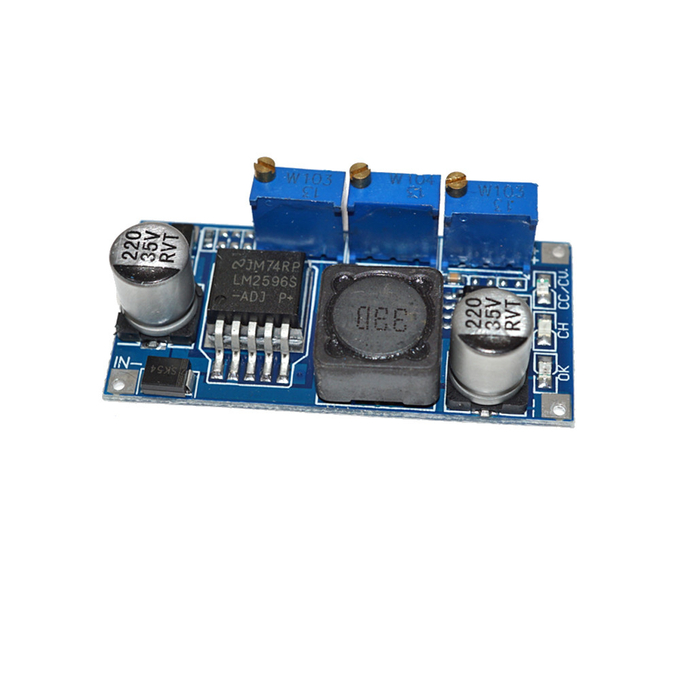

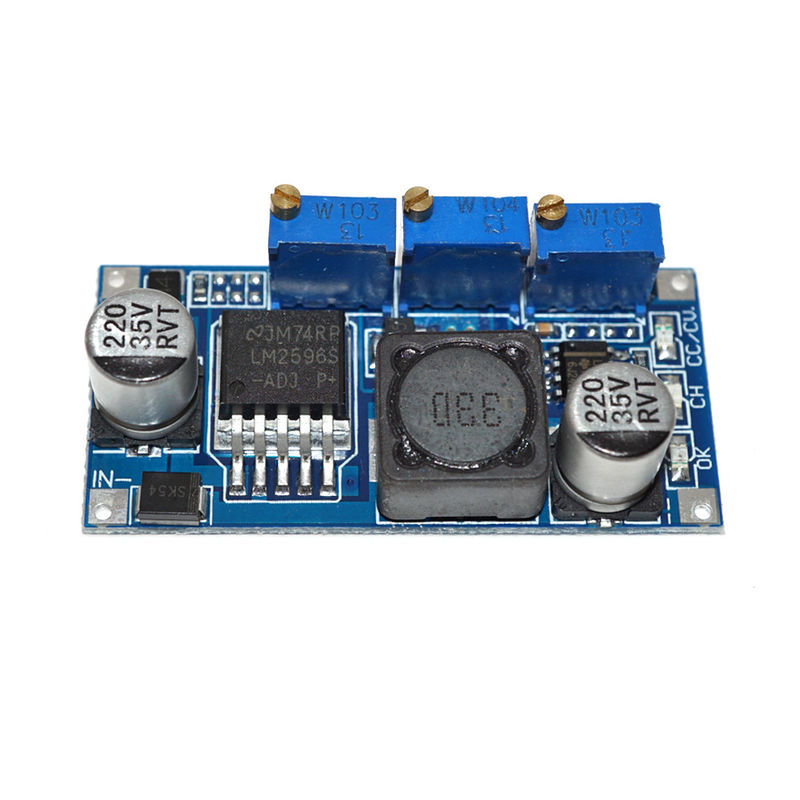

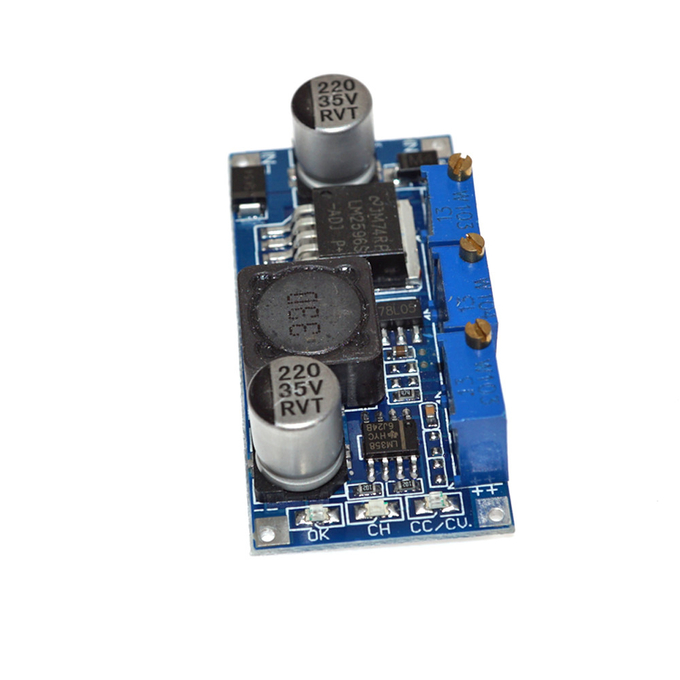

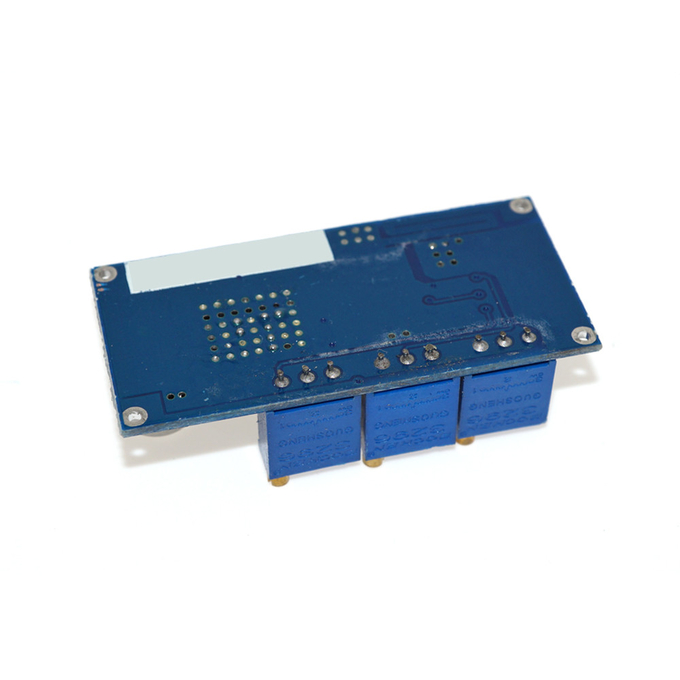

DC-DC Bước Xuống Power Module LM2596 Mô-đun Cảm Biến Cho Arduino 7 V-35 V đến 1.25 V-30 V 3A

DC-DC Bước xuống Power Module LM2596 Module 7V-35V đến 1.25V-30V 3A

Sự miêu tả:

Điện áp đầu vào: 5-35V
Đánh giá sản lượng hiện tại: 3A
Điện áp đầu ra: liên tục có thể điều chỉnh từ 1.25 V đến 30 V

Điện áp bỏ học: 1.5V, do giảm mô-đun, để đảm bảo đầu ra ổn định. Hãy giữ mức chênh lệch áp suất tối thiểu 1.5V.

Sản phẩm này với phí liên tục hiện tại chỉ ra đèn, đèn báo sạc, đèn điều chỉnh hiện tại siêu khối lượng nhỏ.

Kích thước: 48mm (L) * 24mm (W) * 11.4mm (cao), không chứa chiết áp (bao gồm cả chiều cao chiết 13mm).

Tính chất của mô-đun: Dòng không đổi liên tục không bị cô lập. Mô-đun điện áp không đổi (CC CV). Mô-đun sạc.

Phạm vi áp dụng: High power LED liên tục ổ đĩa hiện tại, sạc pin Lithium (bao gồm cả ferroelectric), 4V, 6V, 12V, 14V, 24V sạc pin, NiCd và NiMH pin (pin) phí, tấm pin mặt trời và máy phát điện gió.

Điện áp đầu ra:

1. điều chỉnh liên tục (1.25-30V điều chỉnh);

2.Yêu cầu đầu ra cố định (giữa 1.25-30V lựa chọn tùy ý).

Chế độ điều chỉnh: Kết nối nguồn điện chính xác (7-35V), và sau đó theo dõi vạn năng sử dụng điện áp vạn năng, và chiết áp (nói chung, tăng tốc theo chiều kim đồng hồ, nghịch đảo để buck).

Điện áp đầu ra: liên tục điều chỉnh (1.25-30V tải quy định).

Tối đa sản lượng hiện tại: 3A, (hơn 15 Wát cài đặt vây xin vui lòng).

Đèn quay hiện tại: giá trị hiện tại không đổi * (1% - 100%), biến dòng điện và liên tục giá trị hiện tại liên kết, chẳng hạn như giá trị hiện tại không đổi là 3A, lần lượt đèn hiện tại thiết lập 0,1 lần của dòng chảy liên tục (0.1 * 3A = 0.3 A), khi giá trị của quy định dòng không đổi thành 2A, thì rẽ dòng đèn là 0,1 lần lưu lượng không đổi (0,1 * 2A = 0.2A).

Điện áp bỏ học: 2V

Công suất đầu ra: Làm mát tự nhiên 15W

Hiệu quả: 92% (tối đa 92% (điện áp càng cao, hiệu quả cao hơn)

Đầu ra gợn: băng thông 20M (chỉ để tham khảo)

Đầu vào 12V đầu ra 5V 3A 60mV (MAX)

Nhiệt độ làm việc: cấp công nghiệp (-40 ℃ đến +85 ℃) (nhiệt độ môi trường vượt quá 40 độ, xin vui lòng giảm sử dụng năng lượng, hoặc để tăng cường tản nhiệt).

Nhiệt độ đầy đủ: 45 ℃

Dòng không tải: 10mA điển hình (12V 4.2V)

Tải tỷ lệ điều chỉnh: + 1%

Tỷ lệ điều chỉnh điện áp: 0.5%

Tốc độ phản ứng động: 5% 200uS

Đèn báo: Đèn chỉ báo lưu lượng không đổi có màu đỏ, đèn báo sạc màu đỏ, sau khi đèn chỉ báo sạc màu xanh dương.

Bảo vệ ngắn mạch đầu ra: Có, dòng không đổi (thiết lập giá trị của dòng không đổi).

Kết nối: Dây có thể hàn trong PCB trực tiếp.

Phương pháp sạc pin:

1. Xác định điện áp nổi và dòng sạc mà bạn cần sạc pin và điện áp đầu vào của mô-đun.

2. điều chỉnh hằng số Potentiometer, điện áp đầu ra được quy định đến khoảng 3V.

3. Sử Dụng multimeter 10A hiện tại khối đo đầu ra ngắn mạch hiện tại, trong khi đó điều chỉnh các hằng số hiện tại potentiometer để làm cho sản lượng hiện tại đạt được xác định trước giá trị hiện tại.

4. sạc lần lượt đèn hiện tại mặc định là 0,1 lần sạc hiện hành (giá trị hiện tại). Nếu bạn cần, điều chỉnh biến đèn hiện tại Potentiometer xin vui lòng (thường không điều chỉnh).

5. điều chỉnh hằng số Potentiometer để làm cho điện áp đầu ra cho điện áp phí nổi.

6. kết nối pin, để thử sạc (1, 2, 3, 4, 5 bước là mô-đun đầu vào điện, đầu ra không tải không kết nối với pin).

LED sử dụng phương pháp lái xe liên tục hiện tại:

1. xác định bạn cần phải lái xe dẫn hoạt động hiện tại và tối đa điện áp làm việc.

2. điều chỉnh hằng số Potentiometer; 2, điện áp đầu ra được quy định đến 3V.

3. Sử Dụng multimeter 10A hiện tại khối đo đầu ra ngắn mạch hiện tại, trong khi đó điều chỉnh các potentiometer hiện tại liên tục để làm cho sản lượng hiện tại đạt LED hoạt động hiện tại.

4. Potentiometer liên tục có thể điều chỉnh để làm cho điện áp đầu ra cho điện áp làm việc tối đa LED.

5. Kết nối với đèn LED, thử máy thử. (1, 2, 3, 4 bước là công suất đầu vào của mô-đun, đầu ra không tải không được kết nối với đèn LED).
