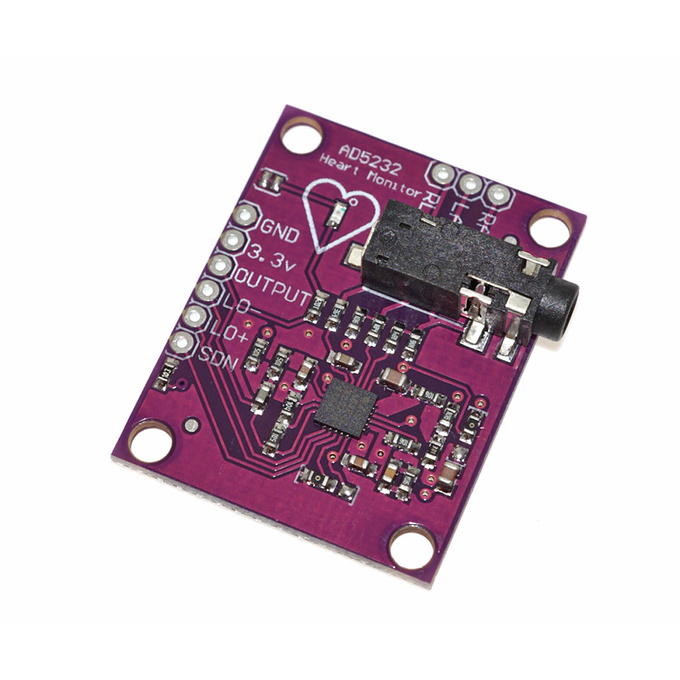

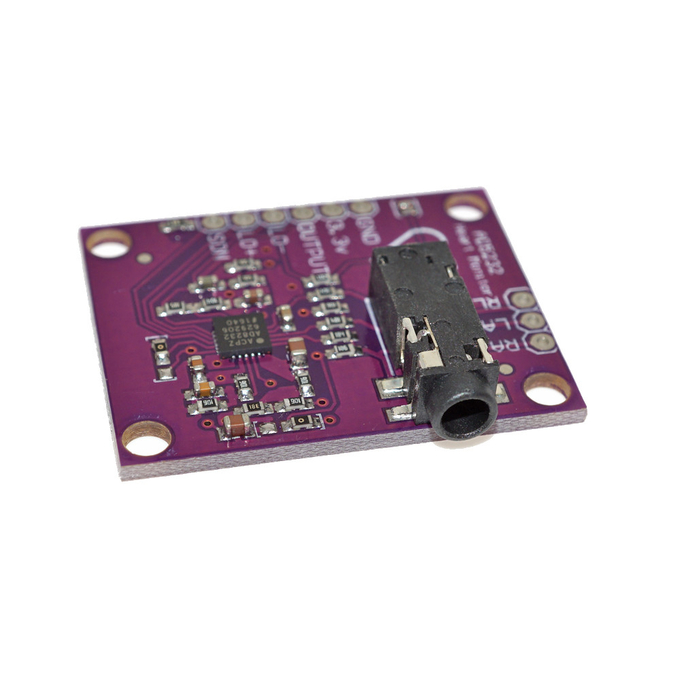

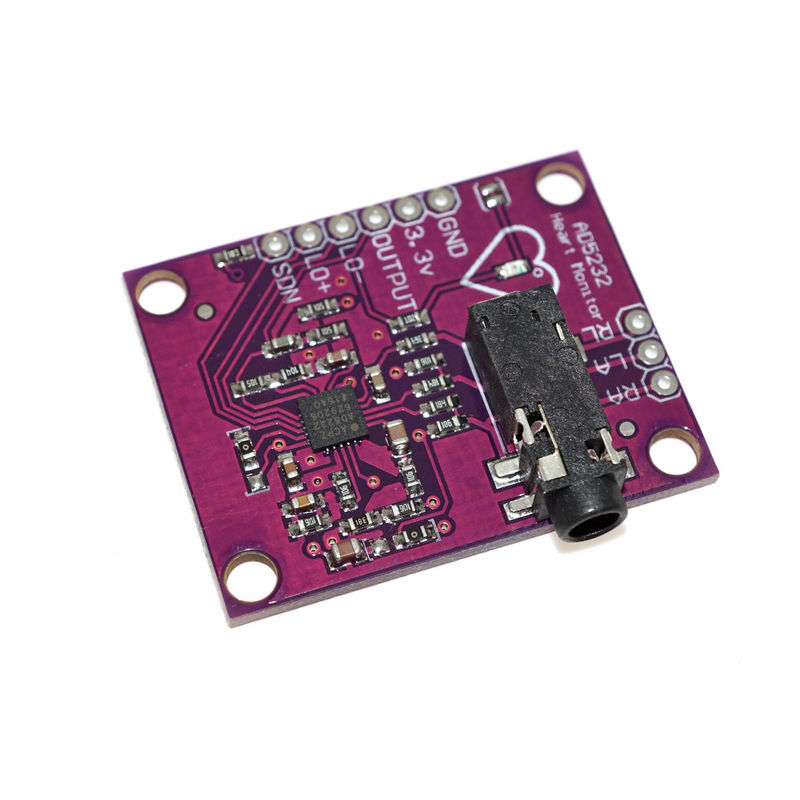

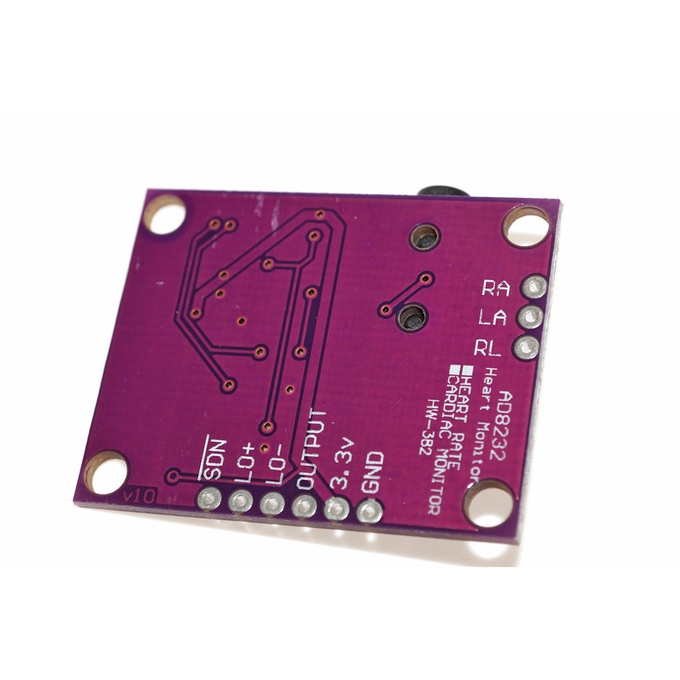

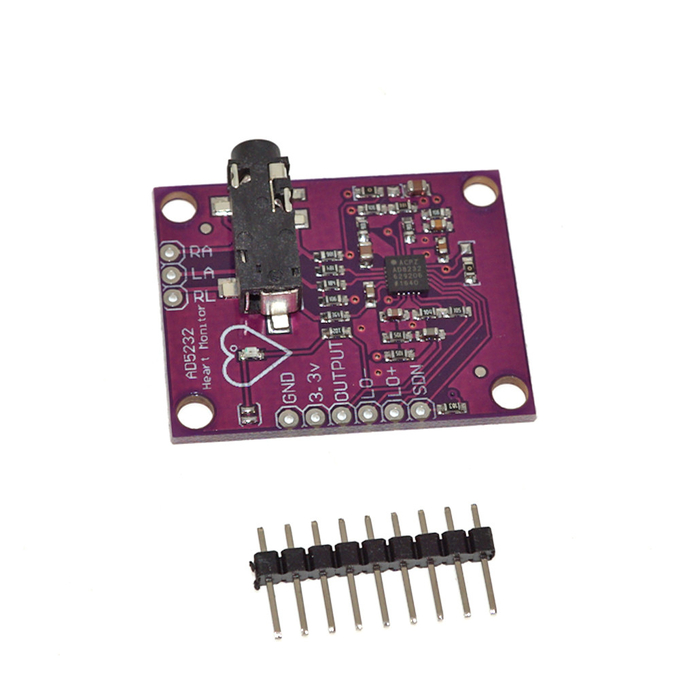

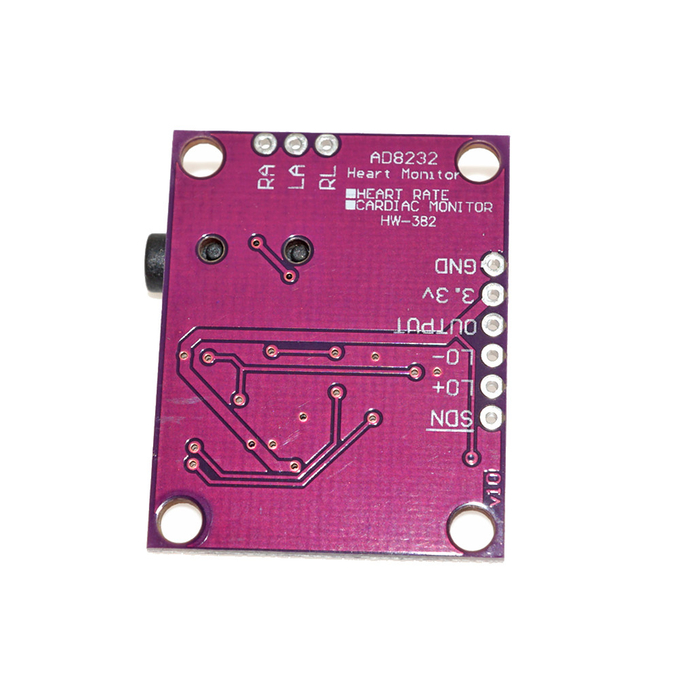

AD8232 Mô-đun đo lường sinh lý Heart Pulse ECG Monitor Sensor Board

AD8232 Mô-đun đo lường sinh lý Heart Pulse ECG Monitor Sensor Board

Tổng quan:

1. màn hình nhịp tim chì đơn
2. AD8232 là một mặt trước tích hợp, áp dụng cho trung tâm của tín hiệu điện sinh học để thực hiện một bức thư
3. Số lượng điều hòa để thực hiện theo dõi nhịp tim.
4. Đảm bảo hiệu suất của dải nhiệt độ định mức từ 0 đến 70 độ C, phạm vi nhiệt độ vận hành từ -40 đến +85.
5. IC tương thích

Tính năng, đặc điểm:

1. Đầu ra trình điều khiển vượt qua HPDRIVE. Tụ điện phải được kết nối với bộ lọc thông cao đầu tiên trong HPDRIVE.
AD8232 điều khiển pin này để giữ HPSENSE ở cùng mức với điện áp tham chiếu.
2. + IN thiết bị khuếch đại tích cực đầu vào. + IN thường được nối với điện cực cánh tay trái (LA).
3. - IN bộ khuếch đại âm thanh đầu vào âm. - IN thường được nối với điện cực cánh tay phải (RA).
4. Đầu vào phản hồi trình điều khiển chân phải RLDFB. RLDFB là chân thông tin phản hồi mạch điều khiển chân phải.
5. Đầu ra trình điều khiển chân phải của RLD. Các điện cực ổ đĩa (thường là cho chân phải) nên được kết nối với pin RLD.
6. SW chuyển đổi nhanh chóng chuyển đổi pin. Ghim này phải được kết nối với đầu ra của bộ lọc thông cao thứ hai.
7. Đầu vào đảo ngược OPAMP + op amp.
8. REFOUT đầu ra bộ đệm điện áp tham chiếu. Công cụ khuếch đại đầu ra tham chiếu tiềm năng này.
REFOUT nên được sử dụng như một mặt đất ảo cho bất kỳ điểm nào trong một mạch yêu cầu một tín hiệu tham chiếu.
9. Đầu vào đảo ngược hoạt động khuếch đại OPAMP.
10. OUT op amp đầu ra. Đầu ra này cung cấp tín hiệu nhịp tim đầy đủ.
OUT có thể được kết nối với phía đầu vào của ADC.
11. LOD - đầu ra dẫn đầu ra của bộ so sánh. Chế độ phát hiện thu nhỏ trong DC chì và khi điện cực IN bị ngắt kết nối,
LOD - ở trạng thái cao, nếu không nó ở trạng thái thấp. Trong việc trao đổi chế độ phát hiện chì, LOD luôn ở trạng thái thấp.
Dẫn đầu ra so sánh. Trong chế độ phát hiện chì DC, khi điện cực + IN bị ngắt kết nối, LOD + ở mức cao,
Ngược lại, nó ở trạng thái thấp. Khi trao đổi chế độ phát hiện chì, và khi điện cực IN hoặc + IN bị ngắt kết nối, LOD + ở trạng thái cao,
Khi hai điện cực này được kết nối, chúng ở trạng thái thấp.
12. LOD +
13. Đầu vào điều khiển tắt SDN. Lái xe SDN đến mức thấp, có thể chuyển thành chế độ tắt nguồn thấp.
14. Đầu vào điều khiển chế độ ngõ ra AC / DC. Đối với chế độ tắt DC, pin AC / DC nên được điều khiển ở mức thấp.
Đối với chế độ tắt AC, pin AC / DC sẽ được điều khiển ở mức cao nhất.
15. Đầu vào điều khiển phục hồi nhanh FR. Ổ FR đến mức cao có thể là chế độ phục hồi nhanh; nếu không, nó sẽ được điều khiển ở mức thấp.
16. Nguồn điện GND.
17. + Nguồn cung cấp VS.
18. Đầu vào bộ đệm điện áp tham chiếu REFIN. REFIN (chân đầu vào trở kháng cao) có thể được sử dụng để thiết lập mức của bộ đệm điện áp tham chiếu.
19. Pin đầu ra bộ khuếch đại thiết bị IAOUT.
20. Bộ khuếch đại thiết bị HPSENSE cho đầu vào phát hiện vượt qua cao.
HPSENSE được kết nối với các nút R và C được đặt ở tần số rẽ của mạch chặn DC.
EP tiếp xúc pad. Tấm tiếp xúc phải là GND hoặc không được kết nối

Làm việc trên nguyên tắc:

1. Mô-đun điều hòa tín hiệu tích hợp cho ECG và các ứng dụng đo lường điện sinh học khác. Thiết bị này được thiết kế để trích xuất, khuếch đại và lọc các tín hiệu điện sinh học yếu trong trường hợp nhiễu được tạo ra bằng cách di chuyển hoặc đặt điện cực từ xa. Thiết kế này cho phép bộ chuyển đổi analog-to-kỹ thuật số cực thấp (ADC) hoặc bộ vi điều khiển nhúng để dễ dàng nắm bắt tín hiệu đầu ra.
2. AD8232 sử dụng bộ lọc cao điểm lưỡng cực để loại bỏ hiện vật chuyển động và điện thế nửa tế bào điện cực. Bộ lọc được kết hợp chặt chẽ với cấu trúc bộ khuếch đại công cụ, có thể nhận ra độ lợi cao và độ cao của bộ lọc cao, do đó tiết kiệm không gian và chi phí.
3. AD8232 sử dụng một bộ khuếch đại không hoạt động để tạo ra một bộ lọc thông thấp ba cực, loại bỏ tiếng ồn bổ sung. Người dùng có thể đáp ứng nhu cầu của các loại ứng dụng khác nhau bằng cách chọn tần suất cắt của tất cả các bộ lọc.
Để cải thiện tần số mạch hệ thống và nhiễu không mong muốn khác của hiệu suất loại bỏ chế độ chung, AD8232 tích hợp bộ khuếch đại cho trình điều khiển bên phải (RLD) và các ứng dụng dẫn động khác.
4. AD8232 có chức năng phục hồi nhanh, bạn có thể giảm bộ lọc vượt qua dài để thiết lập hiện tượng đuôi dài. Nếu biến tần tín hiệu điện áp khuếch đại đường sắt (chẳng hạn như đầu ra khỏi vỏ), AD8232 sẽ tự động điều chỉnh sang trạng thái cắt lọc cao hơn. Tính năng này cho phép AD8232 đạt được phục hồi nhanh chóng, và do đó kết nối chì đến phép đo đối tượng có thể đạt được càng sớm càng tốt sau khi đo giá trị.

Ứng dụng:

Giám sát nhịp tim thể dục và tập thể dục
ECG di động
Giám sát sức khỏe từ xa
Thiết bị ngoại vi trò chơi
Thu nhận tín hiệu điện sinh học
